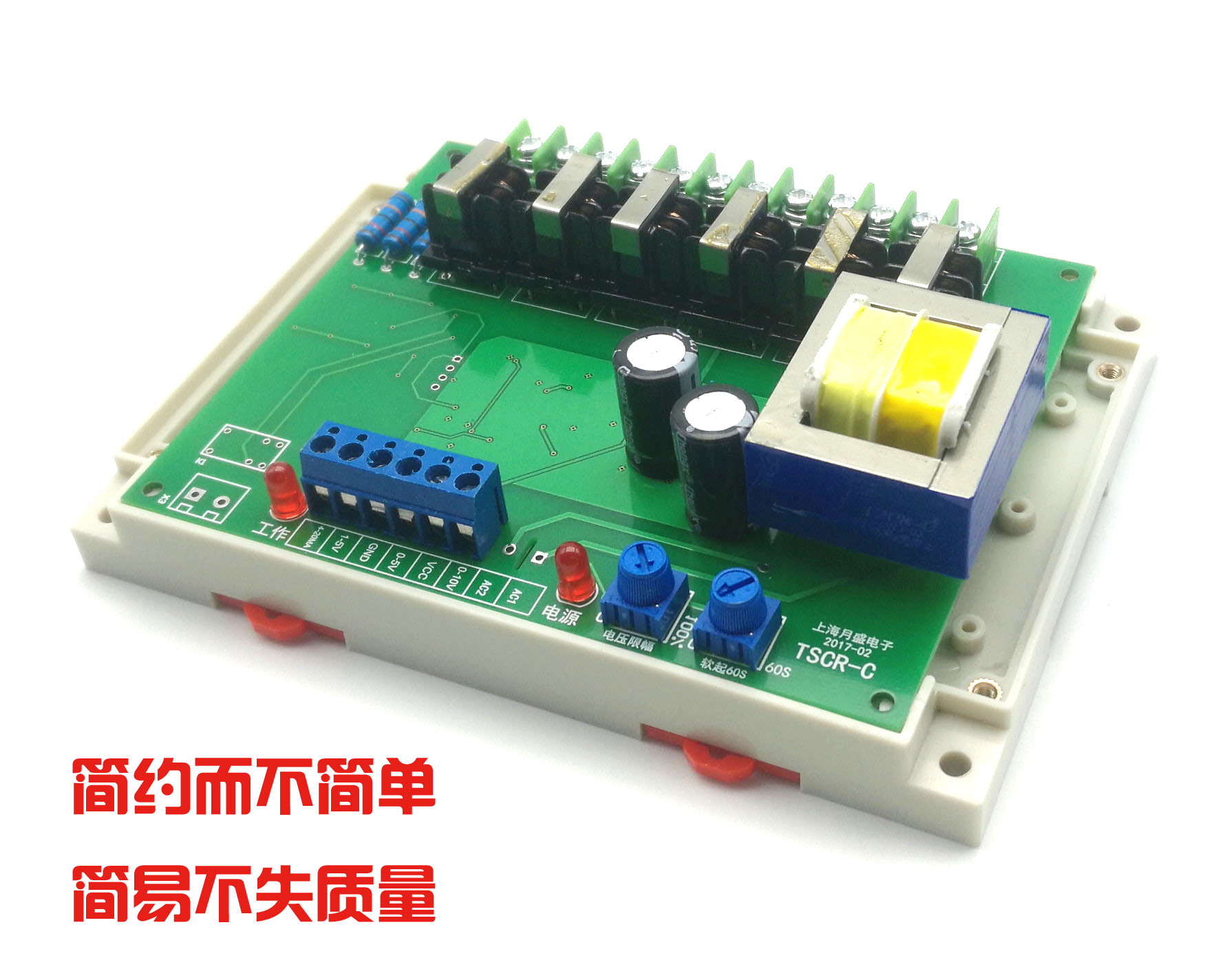

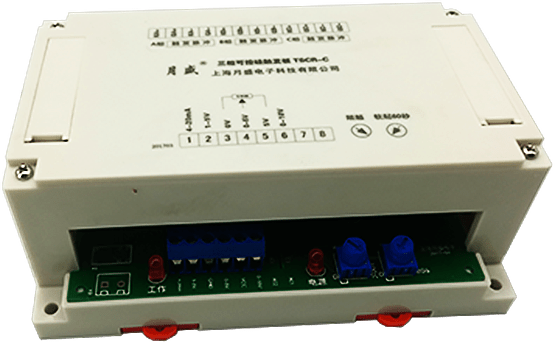

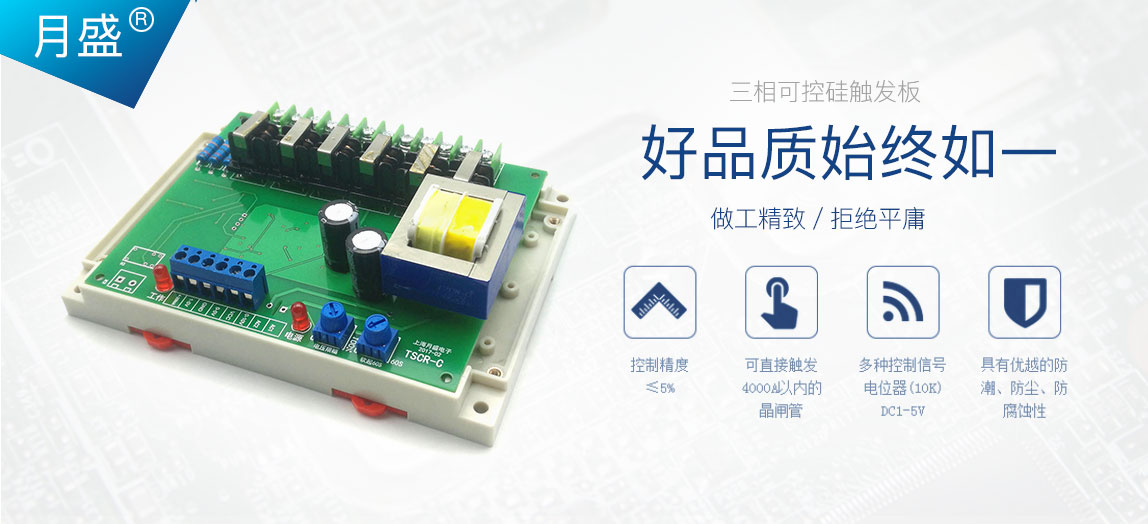

三相可控硅触发板

三相可控硅触发板由本公司生产的集成触发电路、运算放大器、脉冲变压器等单元组成。可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，广泛应用于负载要求连续平
滑调节，控制精度要求较高或不允许大电流冲击的控制系统。如直流电机调速、调压、充电等。用户使用时，可接入普通KP晶闸管，主要用于三相纯阻性负载、三相感性负载或三相变压器原边控制，如硅碳棒、硅钼棒、电阻丝等，也可用于三相全桥全控整流，具有触发可靠，工作稳定，使用灵活的优点。

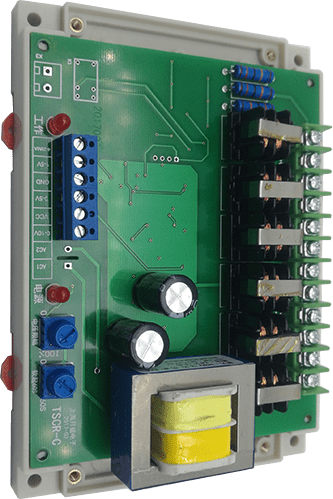

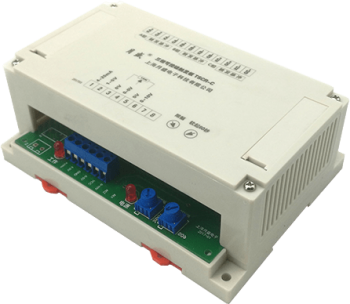

产品参数

■三相可控硅触发板

1、输入电源：电源及三相同步变压器采用一体化的变压器，输入380VAC±10%，50Hz
2、触发脉冲采用脉冲列，移相范围≥177度，特别适应感性负载。
3、输出脉冲不均衡度≤1度，触发功率大，最大可触发KP1500A的晶闸管。
4、软起动功能：开机时，输出电压逐渐达到设定值（到达最大输出值约20S），避免大电流冲击。（软起动时间可根据用户需要定制）
5、封锁功能：控制板带有事件或故障封锁，如开炉门时，可以封锁脉冲，使主回路的可控硅完全处于关断状态,解除封锁时，也具备软起动功能。
6、配有手动电位器（5K-10K）调节和与仪表输出信号相连的自动调节工作方式，自动化仪表输出信号可为标准电流信号（0-10mA或4-20mA），也可为标准电压信号（0-5V或1-5V），只需根据板上的指示，进行相应的跳线即可实现不同输入信号的切换。如仪表输出其他信号，定货时请说明。
7、外形尺寸：167mm（长）×148mm（宽）×60mm（高）

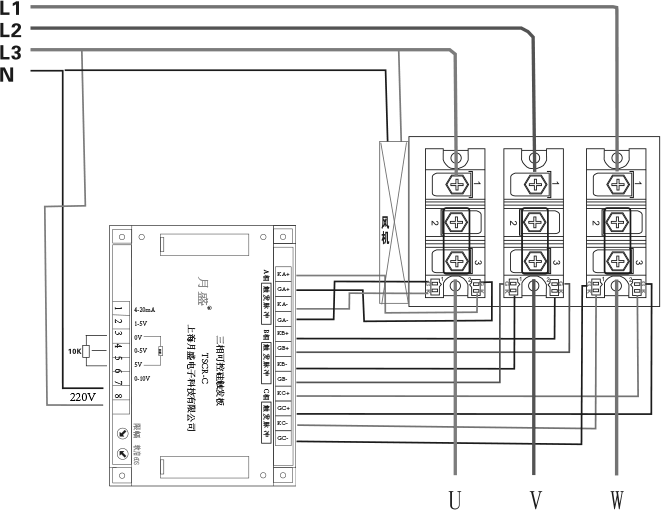

■三相移相调压接线图

功能选型及简单故障排除

工作指示灯不亮：可能没有信号接进来。
触发G脚没输出：先确认是否接上负载，无负载无法测试。
用模拟信号（4-20MA，0-10V，1-5V）。
输出不可调：先确认是否接上负载，无负载无法测试，可以先用10K电位器进行手动调试。

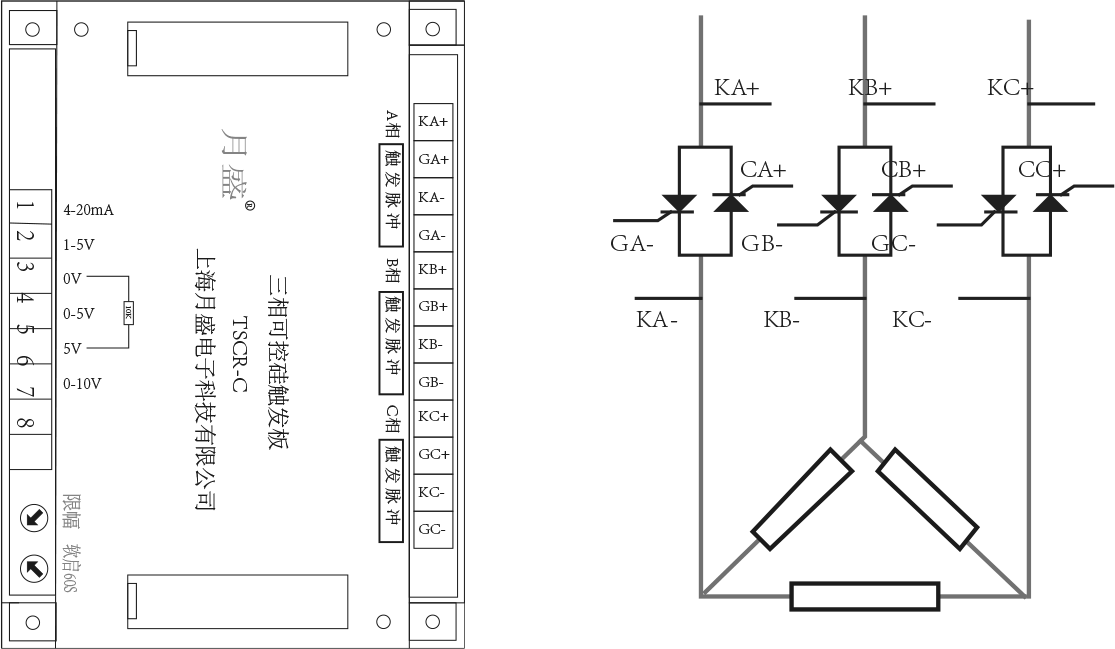

可控硅没输出：负载电压380V时，请用电压表测KA+ KB+ KC+，任二相电压是否为380V。

■三相移相调压接线图

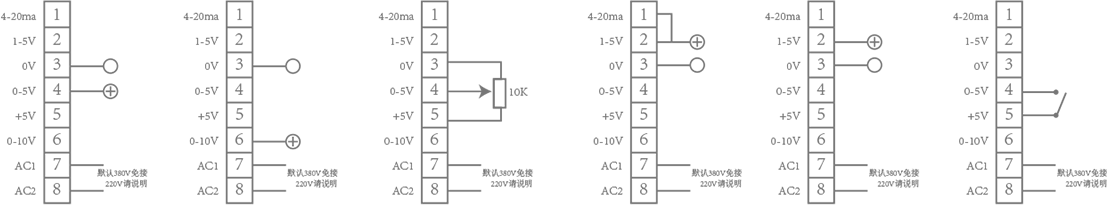

① 0-5V

② 0-10V

③ 10k电位器

④ 4-20MA

⑤ 1-5V

⑥ 通断

应用领域

■电力调控器广泛运用与：

1. 通用可控整流：适用于电解,电镀,充电,稳流稳压可控整流装置；
2. 调?? 压?? 移?? 相：适用于三(单)相交流阻性或感性负载调压，控温；
3. 化?? 工?? 电?? 解：适用于化工，冶炼行业大电流可控整流装置；
4. 充?????? 放????? 电：适用于蓄电池充放电装置；
5. 直流电机调速：适用于直流电机调速装置；
6. 发电机? 励磁：适用于同步电机励磁装置；
7. 电? 动机励磁：适用于电动机励磁装置；
8. 电动机软启动：适用于交流电动机可控硅软启动装置；
9. 电 ? 机 ? 调?? 速 : 力矩电机调速。
